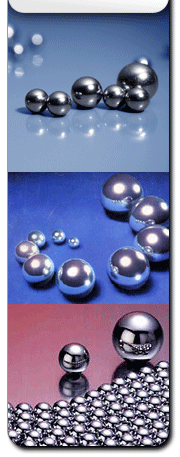

Billes en Acier
Caractéristiques |
Acier au chrome 100Cr6
AISI 52100 |
Acier au carbone cémenté
AISI 1010/1015 |
Acier au carbone trempé à cœur
AISI 1045-1086
(C45-C86) |
Inox
AISI 420/420B/420C |
Inox
AISI 440C |
Inox
AISI
316 - 316-L |
Inox
AISI
302 - 304 - 304-L |
Densité (g / cm³) |
7,84 |
7,85 |
7,85 |
7,75 |
7,7 |
8,04 |
7,91 |
Dureté (HRc) |
60 à 67 |
60 |
60 à 67 |
45 à 50 |
57 à 65 |
25 à 39 |
25 à 39 |
Granulomètrie/ Diamètre (en mm) |
de 0,3 à 150 |
de 0,5 à 50 |
de 0,5 à 50 |
de 0,4 à 150 |
de 0,4 à 150 |
de 0,4 à 150 |
de 0,5 à 150 |
Applications recommandées |
• agro-alimentaire
• féves de cacao
• pigments
• ciment
• peintures, laques, agents colorants
• roulements à bille |
• trempé en surface
• bonne capacité de charge
• utilisé pour les roulements économiques
• roues de manutention, bicyclettes |
• broyage de substances à base de céramique
• produits pharmaceutiques
• produits chimiques
• peintures, encres |
• environnement corrosif
• clapet
• roulement |
• environnement humide ou difficile
• bonne résistance à l'usure
• alimentaire |
• valves
• papeterie
• roulements |
• pompes d'aérosol
• déodorant
• autre équipement de pulvérisation |
Acier au chrome AISI 52100 100Cr6 |
Composition chimique (en %) |
C |
0,90 - 1,10 |
Si |
0,15 - 0,35 |
Mn |
0,25 - 0,45 |
Cr |
1,30 - 1,60 |
S |
0,03 max |
P |
0,03 max |
Propriétés physiques |
Densité (g/cm³) |
7,84 |
Dureté (HRC) |
60 à 67 |
Résistance critique à la dilatation (kgf/mm²) |
228 |
Résistance à la pression
(kgf/mm²) |
207 |
Module d'elasticité
(kgf/mm²) |
20,748 |
Qualité extérieure |
Mate et polie |
Diamètre (mm) |
0,3 à 150 |
Grade
[selon les normes ISO 3290 -
DIN 5401 - AFBMA] |
5, 10, 16, 20, 28, 40, 80, 100, 200, 500, 700, 1000 |
|
|
Remarques :
• Acier à roulement, trempé à cœur, combinant une excellente qualité de surface, une dureté et une capacité de charge élevées.
• Lors de la livraison, les billes sont emballées dans des futs. |
|
|
Acier au carbone cementé et trempé
AISI 1010 - 1015 (C10 - C15) |
Composition chimique (en %) |
C |
0,10 - 0,15 |
Si |
0,10 - 0,40 max |
Mn |
0,30- 0,60 max |
S |
0,045 max |
P |
0,045 max |
Propriétés physiques |
Densité (g/cm³) |
7,85 |
Dureté (HRC) |
60 |
Qualité extérieure |
Mate et polie |
Diamètre (mm) |
0,5 - 50 |
Grade
[selon les normes ISO 3290 -
DIN 5401 - AFBMA] |
28, 40, 80, 100, 200, 500, 700, 1000 |
|
Remarques :
Les billes en acier cémenté et trempé au carbone, permettent de faire des économies considérables dans tous les domaines d’emploi ne nécessitant pas l’utilisation des billes trempées à coeur.
|
|
Acier au carbone trempé à cœur
AISI 1045 - 1086 (C45 - C86) |
Composition chimique (en %) |
C |
0,40 - 0,85 |
Si |
0,35 |
Mn |
0,60 |
S |
0,035 |
P |
0,035 |
Propriétés physiques |
Densité (g/cm³) |
7,85 |
Dureté (HRC) |
60 à 67 |
Qualité extérieure |
Mate et polie |
Diamètre (mm) |
0,5 à 50 |
Grade
[selon les normes ISO 3290 -
DIN 5401 - AFBMA] |
28, 40, 80, 100, 200, 500, 700, 1000 |
|
|
Remarques :
Utilisé pour remplacer les billes d’acier au chrome dans des roulements. |
Inox
AISI 420/420B/420C |
Composition chimique (en %) |
C |
420 : 0,15 |
420B : 0,28 - 0,35 |
420C : 0,30 - 0,50 |
Si |
1,00 max |
Mn |
1,00 max |
S |
0,03 max |
P |
0,045 max |
Cr |
420 & 420B : 12,00 - 14,00 |
420C : 12,50 - 14,50 |
Propriétés physiques |
Densité (g/cm³) |
7,75 |
Dureté (HRC) |
57 à 60 |
Qualité extérieure |
Matte et polie |
Diamètre (mm) |
0,5 à 150 |
Grade
[selon les normes ISO 3290 - DIN 5401 - AFBMA] |
10, 16, 20, 28, 40, 80, 100, 200, 500, 700, 1000 |
|
|
|
|
Remarques :
• De structure martensitique, ces billes résistent à l’action de l’eau pure, de la vapeur, de l’huile et de l’essence, du sang, de l’alcool et des produits alimentaires.
• Ces billes sont en matières magnétiques dotées d’une haute dureté mécanique et d’une grande résistance à la corrosion.
• Toutes les billes peuvent être passivées. |
Inox
AISI 440C |
Composition chimique (en %) |
C |
0,95 - 1,20 |
Si |
1,00 max |
Mn |
1,00 max |
S |
0,02 max |
P |
0,04 max |
Cr |
16,00 - 18,00 |
Mo |
0,40 - 0,80 |
Propriétés physiques |
Densité (g/cm³) |
7,7 |
Dureté (HRC) |
57 à 65 |
Résistance critique à la dilatation (kgf/mm²) |
200 |
Résistance à la pression (kgf/mm²) |
193,2 |
Module d'elasticité (kgf/mm²) |
20,397 |
Qualité extérieure |
Mate et polie |
Diamètre (mm) |
0,4 à 150 |
Grade
[selon les normes ISO 3290 -
DIN 5401 - AFBMA] |
5, 10, 16, 20, 28, 40, 80, 100, 200, 500, 700, 1000 |
|
|
Remarques :
• Ces billes offrent une résistance considérable à la corrosion par l’eau, la vapeur, l’huile, l’essence et l’alcool.
• Toutes les billes peuvent être passivées. |
Inox
AISI 316 - 316-L |
Composition chimique (en %) |
AISI 316 |
AISI 316-L |
C |
0,07 max |
C |
0,03 max |
Si |
1,00 max |
Si |
1,00 max |
Mn |
2,00 max |
Mn |
2,00 max |
S |
0,030 max |
S |
0,030 max |
P |
0,045 max |
P |
0,045 max |
Cr |
16,50 - 18,50 |
Cr |
16,00 - 18,00 |
Mo |
2,00 - 2,50 |
Mo |
2,00 - 3,00 |
Ni |
10,50 - 13,50 |
Ni |
8,00 - 12,00 |
Propriétés physiques |
Densité (g/cm³) |
8,04 |
Résistance critique à la dilatation (kgf/mm²) |
63,2 |
Résistance à la pression (kgf/mm²) |
31,7 |
Module d'elasticité (kgf/mm²) |
19,693 |
Dureté (HRC) |
25 à 39 |
Qualité extérieure |
Mate et polie |
Diamètre (mm) |
0,4 à 150 |
Grade
[selon les normes ISO 3290 -
DIN 5401 - AFBMA] |
100, 200, 500, 700, 1000 |
|
Remarques :
• Ces billes possèdent des propriétés similaires à celles de la série AISI 302-304-304L, qui peuvent toutefois être antimagnétiques, et présentent de plus une très haute capacité de résistance chimique, notamment vis à vis de l’acide sulfurique concentré.
• Toutes les billes peuvent être recuites et passivées. |
|
|
|
|
Inox
AISI 302 - 304 - 304-L |
Composition chimique (en %) |
C |
0,03 - 0,15 |
Si |
1,00 max |
Mn |
2,00 max |
P |
0,045 max |
S |
0,03 max |
Ni |
8,00 - 12,00 |
Cr |
17,00 - 20,00 |
Propriétés physiques |
Densité (g/cm³) |
7,91 |
Dureté (HRC) |
25 à 39 |
Résistance critique à la dilatation (kgf/mm²) |
75 - 126 |
Résistance à la pression (kgf/mm²) |
35 - 105 |
Module d'elasticité (kgf/mm²) |
20,397 |
Qualité extérieure |
Mate et polie |
Diamètre (mm) |
0,5 à 150 mm |
Grade
[selon les normes ISO 3290 -
DIN 5401 - AFBMA] |
100, 200, 500, 700, 1000 |
|
Remarques :
Trés bonne résistance aux produits chimiques et alimentaires, sauf à l'acide sufurique. |
|
